Hoe werkt een membraan-chloor-alkali-elektrolyzer? Inzicht in de kernlogica van "membranen, elektriciteit en pekel" achter de producten van het chloor-alkali-productieproces.

Invoering: De sleutel tot moderne chloor-alkaliproductie ligt niet simpelweg in het "elektrificeren van pekel". Het is de gecontroleerde combinatie van ionselectieve membranen, elektrodereacties en zeer zuivere pekel die het mogelijk maakt om chloor, waterstof en natriumhydroxide betrouwbaar te produceren binnen één elektrolytisch systeem. Inzicht in de werking van een elektrolyzer helpt kopers te beoordelen of een voorgesteld systeem deugdelijk is en stelt operationele teams in staat om sneller stijgende energieverbruiken, dalende zuiverheid van natriumhydroxide of een kortere levensduur van membranen op te sporen.

1. Een membraanelektrolyzer is in wezen een elektrochemische reactor met membraanscheiding.

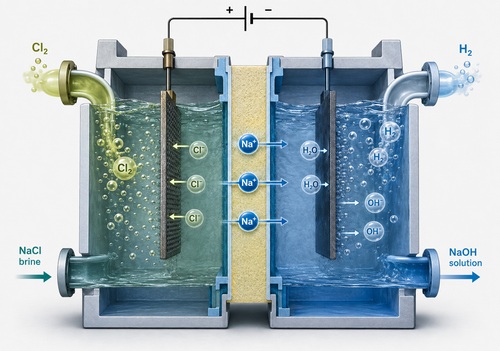

Gezuiverde verzadigde pekel komt in het anodecompartiment terecht. Onder gelijkstroom verliezen chloride-ionen elektronen aan de anode en vormen chloorgas. Tegelijkertijd passeren natriumionen in de pekel een selectief kationenuitwisselingsmembraan naar het kathodecompartiment. Gedemineraliseerd water wordt normaal gesproken aan de kathodezijde toegevoerd; na elektronen te hebben opgenomen aan de kathode, vormt het waterstof- en hydroxide-ionen. Natriumionen combineren vervolgens met hydroxide-ionen tot een natriumhydroxideoplossing. Kortom, chloor wordt geproduceerd aan de anode, terwijl waterstof en natriumhydroxide worden geproduceerd aan de kathode. Chloor-alkali-ionenwisselingsmembraan Het membraan in het midden zorgt ervoor dat alleen de juiste ionen worden doorgelaten. Dit selectieve transport voorkomt dat chloor rechtstreeks in contact komt met natriumhydroxide in moderne membraancelprocessen, waardoor nevenreacties worden verminderd en de productzuiverheid wordt verbeterd.

2. Waarom bepaalt het membraan de efficiëntie van de elektrolyzer en de productkwaliteit?

Een hoogwaardig chloor-alkali-ionenwisselingsmembraan is ontworpen voor kationselectief transport: het laat Na+ migreren van de anodezijde naar de kathodezijde, terwijl ongewenste terugmigratie van Cl−, OH− en watermoleculen wordt onderdrukt. Wanneer de selectiviteit van het membraan afneemt, kan het stroomrendement dalen, het zoutgehalte in de natriumhydroxide stijgen en het energieverbruik per eenheid product toenemen. In de praktijk wordt de conditie van het membraan ook beïnvloed door onzuiverheden zoals Ca2+, Mg2+ en Fe in de pekel. Deze onzuiverheden kunnen vervuiling, lokale afzetting of een hogere elektrische weerstand veroorzaken. Pekelzuivering is daarom geen secundaire stap; het is de basis voor een stabiele werking van de membraancel. Hardheid, zwevende deeltjes en sporenmetalen moeten worden gecontroleerd, zodat de pekel die de elektrolyzer binnenkomt stabiel blijft in de loop van de tijd, waardoor de levensduur van membranen en elektroden wordt verlengd.

3. De werkelijke operationele uitdaging is het coördineren van stroomsterkte, temperatuur, concentratie en drukverschil.

Een elektrolyzer wordt niet productiever of economischer simpelweg door de stroomsterkte te verhogen. Als de stroomdichtheid te hoog is terwijl de doorstroomsnelheid, temperatuur of membraanconditie dit niet kunnen bijbenen, kan de celspanning stijgen en kan er plaatselijke oververhitting optreden. Ook de vloeistofniveaus en de druk tussen het anode- en kathodecompartiment moeten onder controle blijven; anders kan de permeatie door het membraan en de kruisbesmetting van het product toenemen. Natronloog dat het kathodecompartiment verlaat, moet meestal verder geconcentreerd worden om aan de concentratie-eisen stroomafwaarts te voldoen. Voor klanten die een elektrolyzer aanschaffen... Producten van het chloor-alkali productieprocesBij de evaluatie van een systeem moet verder gekeken worden dan alleen de nominale capaciteit. Ook het specifieke energieverbruik, de voorbehandelingscapaciteit van de pekel, de configuratie van het membraanoppervlak, de circulatiemethode, de instrumentvergrendelingen en gegevens over de continue werking op lange termijn moeten in overweging worden genomen.

4. De betrouwbaarheid van een elektrolyzer hangt af van de gebruikte materialen en een goed onderhoudssysteem.

De anode werkt gedurende lange perioden in een omgeving met een hoog chloorgehalte, terwijl de kathodezijde te maken heeft met sterk alkalische, waterstofproducerende omstandigheden. Apparatuurmaterialen, coatings, afdichtingen en bevestigingsconstructies moeten daarom worden geselecteerd op corrosiebestendigheid en stabiliteit op lange termijn. Als de celspanning abnormaal stijgt, de spanningsvariatie tussen cellen toeneemt, het chloridegehalte in het product stijgt, het drukverschil abnormaal wordt of de gas-vloeistofscheiding verslechtert, moet het team onmiddellijk vaststellen of de oorzaak membraanvervuiling, een lagere elektrodeactiviteit, problemen met de pekelkwaliteit of verstopping van de afdichting en de stroomkanalen is. Onderhoud van chloor-alkali-apparatuur Het mag niet volstaan ​​met "het vervangen van onderdelen". Het moet gegevens over celspanning, debiet, temperatuur, drukverschil en productanalyse combineren voor een systematische diagnose, zodat zich ontwikkelende storingen kunnen worden opgespoord voordat de installatie wordt stilgelegd.

5. Vanuit een technisch oogpunt is een membraanelektrolyzer een sterk gekoppeld systeem.

Rubri, een merk van Hefei Sinopower Technologies Co., Ltd., legt de nadruk op complete afstemming van pekelvoorbehandeling, elektrolyzers, ionenwisselingsmembranen en elektrodeconfiguratie, evenals downstream gasbehandeling, natriumhydroxidebehandeling en onderhoudsondersteuning in chloor-alkali-gerelateerde oplossingen. Bedrijven die chloor-alkali-installaties bouwen, uitbreiden of moderniseren, kunnen meer informatie over relevante Rubri-oplossingen vinden op hfsinopower.com. Met name wanneer bestaande systemen een hoog energieverbruik, frequente membraanvervanging, incompatibele reserveonderdelen of buitensporig lange onderhoudscycli vertonen, is het doorgaans economischer om eerst procesgegevens en de celconditie te analyseren alvorens te beslissen of de werking geoptimaliseerd moet worden, membranen en elektroden vervangen moeten worden, of een structurele modernisering moet worden uitgevoerd, in plaats van simpelweg het complete systeem te vervangen.

Veelgestelde vragen | Algemene vragen over de aanschaf en werking van membraan-chloor-alkali-elektrolyzers

1. Waarom neemt de celspanning geleidelijk toe nadat een elektrolyzer enige tijd in werking is geweest?

Veelvoorkomende oorzaken zijn membraanvervuiling of -veroudering, afnemende activiteit van de elektrodecoating, instabiele beheersing van onzuiverheden in de pekel, aanslag in de stroomkanalen en bedrijfstemperaturen buiten het ontwerpbereik. Vergelijk eerst de veranderingen in de individuele celspanning en het drukverschil, en combineer vervolgens de analyse van de pekel, het zoutgehalte in de natriumhydroxide en het uiterlijk van het membraan om de oorzaak te bepalen. Dit voorkomt dat een membraan wordt vervangen terwijl problemen met de waterkwaliteit stroomopwaarts over het hoofd worden gezien.

2. Hoe vaak moet een chloor-alkali-ionenwisselingsmembraan worden vervangen?

Er bestaat geen vast interval dat geschikt is voor elke installatie. De levensduur van membranen is direct gerelateerd aan de zuiverheid van de pekel, de stroomdichtheid, de temperatuur, de regeling van het drukverschil, de aan- en uitschakelfrequentie en de kwaliteit van de installatie. Het is beter om criteria voor de levensduur van membranen te definiëren op basis van trends in stroomrendement, celspanning, kwaliteit van de natriumhydroxide en lekkage door het membraan, in plaats van membranen uitsluitend te vervangen op basis van de bedrijfstijd.

3. Wat wordt het vaakst over het hoofd gezien tijdens het onderhoud van chloor-alkali-apparatuur?

De meest over het hoofd geziene stap is de data-analyse. Als het onderhoudsteam alleen afdichtingen, membranen of elektroden vervangt zonder de celspanning, flow, temperatuur, drukverschil en productindicatoren van vóór de storing te analyseren, is de kans groot dat hetzelfde probleem zich opnieuw voordoet. Het onderhoudsteam moet ook de pekelzuivering, circulatiesystemen, instrumentkalibratie en vergrendelingslogica controleren.

4. Naast de capaciteit, wat moet er nog meer worden gecontroleerd bij de aanschaf van een nieuwe chloor-alkali-installatie?

Belangrijke aspecten zijn onder meer de mogelijkheid tot voorbehandeling van pekel, de merken en uitwisselbaarheid van membranen en elektroden, de celstructuur, de ontwerpstroomdichtheid, het verwachte specifieke energieverbruik, het bedrijfstemperatuurbereik, de automatische besturingslogica, de levertijd van reserveonderdelen en de mogelijkheden voor onderhoud na verkoop. Voor projecten in het buitenland moeten ook de lokale stroomvoorziening, materiaaleisen, transport- en installatieondersteuning vooraf worden bevestigd om risico's tijdens de inbedrijfstelling en aanpassing te minimaliseren.
