Hoe kunnen veiligheidsontwerpen en probleemoplossing ter plaatse worden gerealiseerd voor stationaire, watergekoelde PEM-waterstofgestookte energiecentrales?

Foutbeschrijving

Mogelijke oorzaken

Snelle oplossing

Storing door hoge anodedruk

1. Storing in de externe waterstofdrukreduceerklep of falen van de drukstabilisatie;

2. De magneetklep voor de waterstofinlaat sluit niet goed;
3. Abnormale afstelling van de tegendrukklep waardoor druk oploopt stroomopwaarts;

4. De waterstoftoevoer kon niet snel genoeg worden aangepast vanwege plotselinge veranderingen in de belasting.

1. Indien de externe waterstofbron is uitgerust met een drukregelklep of drukreduceerklep, dient u de waterstofdrukregelklep of drukreduceerklep opnieuw te kalibreren of te vervangen;

2. Controleer de afdichting van de waterstofmagneetklep; vervang deze indien defect.

3. Stel de opening van de tegendrukklep nauwkeurig af om de leidingdruk te stabiliseren;

4. Verhoog of verlaag de belasting geleidelijk om aan te sluiten op de reactie van de waterstoftoevoer.

Storing door lage waterstofbrondruk

1. Onvoldoende druk vanuit de stroomopwaartse waterstofbron;

2. Lekkages in de waterstofleidingen of losse koppelingen;

3. De drukreduceerklep zit vast in de open stand, waardoor de gasstroom wordt beperkt;

4. Abnormale afstelling van de tegendrukklep verhindert dat waterstof soepel in de schoorsteen stroomt.

1. Controleer de uitgangsdruk van de waterstofcilinder of de waterstoftoevoerapparatuur;

2. Controleer op lekkages en draai de leidingaansluitingen vast;

3. Demonteer en reinig de spoel van de drukreduceerklep, of vervang het klephuis;

4. Controleer of de terugslagklep goed functioneert.

Storing door hoge waterstofconcentratie

1. Onvolledige waterstofspoeling en -ontluchting;

2. De waterstofconcentratiesensor is afgeweken en is niet gekalibreerd;

3. Gaslekkage in de brandstofcel of defect aan de afdichting;

4. Verstopping in de uitlaatleiding waardoor uitlaatgassen terugstromen

1. Verhoog de spoelfrequentie en -duur;

2. Kalibreer de waterstofconcentratiesensor opnieuw;

3. Schakel het systeem uit om de stapelpakkingen en eindplaatafdichtingen te inspecteren;

4. Maak de waterstofuitlaatleiding vrij om een ​​onbelemmerde uitlaatgasstroom te garanderen.

Storing in de luchtcompressor

1. Abnormale stroomtoevoer naar de luchtcompressor, communicatiestoring of beveiligingsuitschakeling.

2. Oververhitting van de luchtcompressor, onvoldoende koelvloeistof, defecte waterpomp of slechte warmteafvoer.

3. Onvoldoende luchtstroom als gevolg van een verstopt luchtfilter, luchtlekken in de leidingen of een abnormale rotatiesnelheid.

1. Controleer of de stroomvoorziening van de luchtcompressor normaal functioneert en verifieer of de CAN-communicatie naar behoren werkt.

2. Controleer de werking van het koelsysteem en de radiator.

3. Reinig het filterelement en controleer de luchtleidingen en de snelheidsregeling.

De waterpomp heeft een te lage doorstroomsnelheid.

1. Storing in de waterkoelingscirculatiepomp of onvoldoende snelheid;

2. De koelvloeistofleidingen zijn verstopt of geknikt, waardoor de doorstroming wordt belemmerd;

3. Aanzienlijke luchtbellen of luchtinsluitingen in het watercircuit;

4. De flowsensor is beschadigd / de smoorklep in de leiding is gedeeltelijk gesloten

1. Controleer de stroomvoorziening en de aandrijving van de waterpomp; vervang de waterpomp indien nodig;

2. Inspecteer de leidingen, verwijder verstoppingen en herstel de volledige dwarsdoorsnede van de leiding;

3. Open de ontluchtingsklep om de lucht eruit te persen en vul vervolgens de koelvloeistof bij;

4. Open de regelklep van het watercircuit en kalibreer of vervang de debietsensor.

Fout door lage totale spanning

1. Onvoldoende waterstoftoevoer of lage druk

2. Spanningsdaling als gevolg van overmatige batterijbelasting

3. Abnormale celconsistentie of veroudering.

4. Het opstarten van de gehele unit met hoog vermogen zorgt ervoor dat de busspanning daalt.

1. Controleer of de waterstoftoevoerdruk, de drukreduceerklep en de waterstofleidingen normaal functioneren en correct zijn geïnstalleerd.

2. Verminder de systeembelasting en hervat de werking zodra de spanning is hersteld.

3. Controleer de batterij en kijk of er afwijkingen in de status ervan zijn.

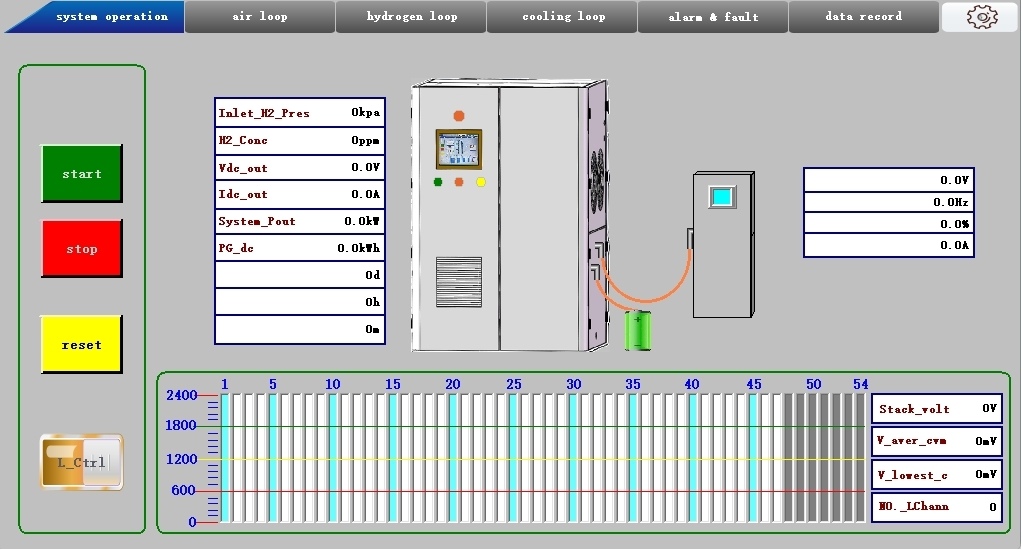

Lage spanning in het laagste kanaal

1. Onvoldoende waterstoftoevoer naar het systeem

2. Onvoldoende luchttoevoer

3. Losse of defecte CVM-bemonsteringsleiding

4. Communicatie- of bemonsteringsfout in de CVM-module

5. Verbinding verbroken in de CVM CAN-buscommunicatielijn of defecte afsluitweerstand;

6. Beschadigde membraanelektrode

1. Controleer of de druk in de waterstof- en luchtleidingen normaal is.

2. Los problemen op met het CVM-detectiecircuit.

3. Controleer of de CVM-module normaal van stroom wordt voorzien.

4. Schakel de CVM-module uit en herstart deze; als het probleem aanhoudt, vervang de module.
