Kijk niet alleen naar de doorvoercapaciteit: hoe kies je een elektrodialysesysteem voor waterbehandeling?

1. Begin niet met "Hoe groot is het systeem?", maar met "Wat moet er uit het water worden verwijderd?".

Bij de keuze voor een elektrodialysesysteem wordt vaak de fout gemaakt om een ​​leverancier alleen de vereiste doorvoer te geven en een offerte aan te vragen. De werkelijke basis voor een rendabel proces ligt niet alleen in de hoeveelheid kubieke meter per uur die verwerkt moet worden, maar ook in de aanwezigheid van ionen in het voedingswater, de te behouden bestanddelen, de vereiste specificaties voor het productwater en de wijze waarop het concentraat zal worden verwerkt.

Conventioneel elektrodialyse ED Het maakt gebruik van een gelijkstroom elektrisch veld om geladen ionen door afwisselende kation- en anionuitwisselingsmembranen te drijven. Zouten worden gereduceerd in de verdunningskanalen en geconcentreerd in de concentratiekanalen. Dit maakt het bijzonder geschikt wanneer het hoofddoel ionenverwijdering, selectieve ontzilting of zoutconcentratie is. elektrodialyse waterbehandelingEen beslissing die uitsluitend op TDS is gebaseerd, kan de risico's van kalkaanslag, membraanvervuiling en energieverbruik onderschatten.

Aan het begin van een project dient u een complete wateranalyse uit te voeren, inclusief geleidbaarheid of TDS, belangrijke kationen en anionen, hardheid, alkaliteit, silica, ijzer en mangaan, COD, zwevende deeltjes, pH en temperatuur. Definieer tevens de gewenste geleidbaarheid, terugwinning, concentratiefactor en de vereiste continue bedrijfstijd.

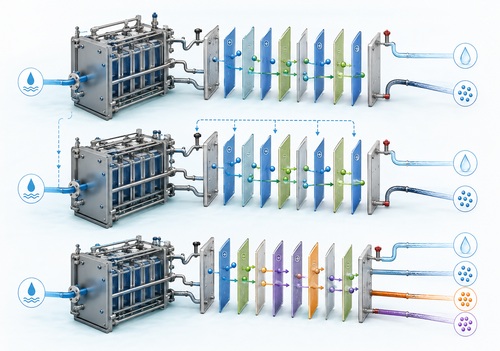

2. ED, EDR, EDI en BMED zijn geen "upgradeniveaus" — ze lossen verschillende problemen op.

Wanneer het voedingswater relatief stabiel is en de voorbehandeling toereikend, en het doel voornamelijk ontzilting of concentratie is, biedt conventionele elektrodialyse (ED) een duidelijke processtructuur, flexibele werking en eenvoudige gefaseerde regeling. Wanneer de hardheid hoog is, de samenstelling van het voedingswater sterk varieert, of langdurige kalkbestendigheid een belangrijke vereiste is, elektrodialyse-omkering (EDR) Dit moet zorgvuldig worden geëvalueerd.

Elektrodialyse met omkering van de polariteit verandert periodiek de polariteit van de elektroden, terwijl tegelijkertijd de functies van de verdunde en geconcentreerde vloeistofstromen worden omgeschakeld. Dit kan de kans verkleinen dat bepaalde afzettingen gedurende langere tijd op het membraanoppervlak achterblijven. Het sluit echter niet de noodzaak uit voor een geschikte voorbehandeling, zoals filtratie, ontharding, verwijdering van ijzer en mangaan, of maatregelen ter beheersing van organische stoffen.

EDI-waterbehandeling Het is primair bedoeld voor het nabehandelen van zeer zuiver water. Het behandelt normaal gesproken water dat stroomopwaarts al grotendeels ontzout is en combineert een elektrisch veld met ionenwisselingsmedia voor continue deionisatie. Het mag niet worden beschouwd als een universeel alternatief voor de behandeling van zeer zout voedingswater.

Bipolaire membraan-elektrodialyse Het volgt een route voor terugwinning van grondstoffen. Door H⁺ en OH⁻ te genereren aan het bipolaire membraanoppervlak onder invloed van een elektrisch veld, kan het geselecteerde zoutsystemen omzetten in de overeenkomstige zuren en basen. Het is daarom relevant voor de terugwinning van afvalzouten, zuren en basen, en de productie van organische zuren.

3. De systeemconfiguratie is afhankelijk van het “Waterkwaliteitsvenster + Doelvenster + Bedrijfsvenster”.

Twee projecten met dezelfde capaciteit van 10 m³/h kunnen volledig verschillende membraanoppervlakten, stroomdichtheden, stroomkanaalontwerpen, recirculatie-instellingen en voorbehandelingen vereisen, omdat de samenstelling van hun voedingswater verschilt. Een robuust selectieproces verdeelt de ontwerpinput in drie categorieën:

Waterkwaliteitsvenster: zoutgehalte, ionenverhoudingen, tweewaardige ionen, kalkvormende bestanddelen, colloïden en organisch materiaal.

Doelvenster: ontzoutingssnelheid, uiteindelijke geleidbaarheid, terugwinning, concentratie van het concentraat en eventuele vereisten om een ​​bepaald ion selectief vast te houden.

BedieningsvensterFactoren die hierbij een rol spelen zijn: variatie in de toevoertemperatuur, het aantal bedrijfsuren per dag, de acceptabele stilstandtijd voor reiniging, de stroomvoorziening op locatie en de automatiseringsvereisten.

Bij elektrodialyse-waterzuiveringsinstallaties is een grotere membraanstapel niet automatisch beter, en een hogere stroomsterkte is niet automatisch economischer. Werking nabij de grensstroom kan leiden tot verhoogde concentratiepolarisatie, watersplitsing en plaatselijke kalkaanslag. Een professioneel ontwerp brengt de waterchemie, het aantal membraanparen, het effectieve membraanoppervlak, de stroomsnelheid, de stroomsterkte en de configuratie van de fasen in balans, in plaats van simpelweg een standaardmodel toe te passen.

4. Vergelijk meer dan alleen de prijs van de apparatuur: vergelijk de kosten per eenheid water en de onderhoudbaarheid.

De langetermijnkosten van een elektrodialysesysteem omvatten doorgaans elektriciteit, membraanvervanging, voorbehandelingschemicaliën, reiniging, onderhoud van pompen en kleppen, en afvoer van concentraat. Bij dezelfde waterkwaliteitsdoelstelling zijn relevantere vergelijkingen het specifieke energieverbruik per eenheid productwater, de stabiele terugwinning, de drukval in de membraanstapel, het reinigingsinterval, de mate van automatisering en de beschikbaarheid van reserveonderdelen.

Als een leverancier alleen een prijs voor de hoofdeenheid opgeeft zonder specificaties te geven over de toevoerwaterlimieten, de ontwerpgeleidbaarheid, de geschiktheid van het membraanmateriaal, de bedrijfsstroom, de voorbehandelingseisen en een concentraatbeheerplan, kan het project later in een situatie terechtkomen waarin de apparatuur wel draait, maar niet continu de vereiste prestaties kan leveren.

Voor installaties met continue productie is het ook belangrijk om online monitoring van geleidbaarheid, debiet, druk, spanning, stroomsterkte en temperatuur te overwegen, samen met vergrendelingen, automatische omkering, spoeling en alarmlogica. Bij een elektrodialyse-omkeerproject geldt niet simpelweg "hoe hoger, hoe beter" voor de omkeerfrequentie; deze moet worden ingesteld op basis van de neiging tot kalkaanslag in het voedingswater, de vervuilingseigenschappen en het hydraulische ontwerp van het systeem.

5. Hoe kunt u vaststellen of een leverancier daadwerkelijk over de benodigde elektrodialyseprocessen beschikt?

Een gekwalificeerde leverancier moet op basis van de wateranalyse kunnen uitleggen waarom een ​​bepaald membraan is gekozen, waarom een ​​specifieke trapconfiguratie en recirculatiemethode worden gebruikt, en waarom elektrodialyse-omkering, EDI-waterbehandeling of bipolaire membraanelektrodialyse wel of niet geschikt is. Een parameterblad alleen is niet voldoende.

Het merk Rubri van Hefei Sinopower Technologies Co., Ltd. presenteert elektrodialyse, EDR, bipolaire membraanelektrodialyse en aanverwante ionenwisselingsmembraanoplossingen op hfsinopower.com. Voor een concreet project is het raadzaam om eerst de ionensamenstelling van het ruwe water, de capaciteit, de gewenste productwaterkwaliteit, het rendement, de bedrijfsuren en de bestemming van het concentraat te specificeren. Vervolgens kunnen de configuratie van de membraanstapel, de voorbehandeling, de besturing en het onderhoud worden besproken.

Bij afvalwater met een hoog zoutgehalte, terugwinning van grondstoffen of sterk fluctuerende waterkwaliteit, is het raadzaam om laboratorium- of pilotproeven mee te nemen in de technische besluitvorming. Een goede selectie draait niet om het vinden van een machine die eenmalig water kan produceren, maar om het vinden van een systeem dat op lange termijn een evenwicht kan bewaren tussen waterkwaliteit, energieverbruik, onderhoud en levenscycluskosten.

Veelgestelde vragen: Vier veelgestelde vragen van klanten bij de keuze van een elektrodialysesysteem

1. Mijn afvalwater heeft een zeer hoog zoutgehalte. Is elektrodialyse dan wel een geschikte behandeling?

Niet per se. Zoutgehalte is slechts één selectiecriterium. De belangrijkste ionensamenstelling, hardheid, silica, zwevende deeltjes, organische stof, olie en de gewenste concentratiefactor spelen ook een rol. Als de grootste uitdaging het verwijderen van ionen is en voorbehandeling kalkaanslag en vervuiling kan tegengaan, is elektrodialyse vaak het overwegen waard. Waar niet-ionische verontreinigingen overheersen, kan het nodig zijn om elektrodialyse te combineren met filtratie, oxidatie, omgekeerde osmose of andere processen.

2. Kan EDR alle schaalbaarheidsproblemen oplossen?

Nee. EDR kan de voortdurende ophoping van bepaalde afzettingen verminderen door de polariteit om te keren, waardoor de stabiliteit in complexere wateromstandigheden verbetert. Hoge hardheid, een hoog silicagehalte, een hoog ijzer- en mangaangehalte of grote hoeveelheden zwevende deeltjes vereisen nog steeds een gerichte voorbehandeling. Het beschouwen van EDR als een technologie die geen voorbehandeling nodig heeft, leidt doorgaans tot een hogere reinigingsfrequentie en een groter risico voor de membraanstapel.

3. Hoe moet ik kiezen tussen EDI-waterbehandeling en conventionele elektrodialyse?

Wanneer het doel ontzilting op grote schaal, selectieve ionenverwijdering of concentratie uit zout water is, wordt doorgaans eerst gekeken naar ED of EDR. Wanneer het grootste deel van de ontzilting stroomopwaarts al is voltooid en de laatste stap een continue productie van water met een hogere zuiverheid vereist, is EDI-waterbehandeling over het algemeen geschikter. De toevoerwatercondities en ontwerpdoelstellingen verschillen; geen van beide is in elke toepassing "geavanceerder".

4. Wanneer is een pilotstudie zinvol voor bipolaire membraanelektrodialyse?

Een pilotproject is met name waardevol wanneer het project de omzetting van afvalzouten in zuren en basen, de terugwinning van zuren of basen, de terugwinning van ionen uit pekeloplossingen of nieuwe materiaalsystemen, of complexe onzuiverheden die de membraanselectiviteit en het stroomrendement kunnen beïnvloeden, omvat. Pilotonderzoek kan de productconcentratie, de migratie van onzuiverheden, het stroomrendement, de trends in energieverbruik, membraanvervuiling en reinigingsrendement verifiëren voordat de productie op industriële schaal wordt uitgebreid.
